過程氣體分析儀 - KM2000 CnHm
使用熱電偶并結合應用催化燃燒原理，其具有以下優點：
高度靈敏性
良好的精確性
可以忽略的零點漂移
超范圍的信號不會產生影響
- 技術參數
- 產品特點
- 應用領域
- 資料下載
|
測量原理： |
測量催化反應腔內燃燒熱 |
|
|
測量范圍： |
0-50 mg C/m3 到0 |
|
|
最小探測范圍 |
1 mg C/m3 TOC |
|
|
交叉敏感性： |
濃度 |
最大背離值 |
|
200mg/m3 SO2 |
-10 % |
|
|
30 mg/m3 NO2 |
-2,5 % |
|
|
300 mg/m3 CO |
+108 % |
|
|
300 mg/m3 NO |
+7 % |
|
|
輸出信號: |
0-(4)-20 mA 電流接口 |
|
|
響應時間(T90 )： |
<200s. |
|
|
精度： |
< 2% 滿量程 |
|
|
零位偏移： |
< 2% 滿量程 |
|
|
可允許的環境溫度： |
+ 5'C到 +45'C |
|
|
大氣壓力影響： |
無 |
|
|
根據零點和靈敏度的溫度： |
變化 1.25 % > 測量誤差 < 1% |
|
|
采樣氣流量： |
|
|
|
預熱時間： |
約120分 |
|
|
維護時間間隔： |
4周; 帶自動校準 1周; 不帶自動校準 |
|
|
交流電源： |
230 V 50 Hz, 600 VA, 其他電壓根據需要 |
|
|
尺寸(WxHxD) |
600 x 478 x |
|
|
重量： |
約 |
|
|
認證： |
根據德國標準符合凈化空氣規則TüV approval according to the clean-air regulations („TA-Luft“). TüV-report: 936 / 21 200 245 |
|
附件
- 帶加熱的或不加熱的CnHm
- EM采樣探管
- 裝配法蘭
- 加熱的氣管
- 帶壓力減壓器的測試氣瓶
- 根據凈化空氣規則的污染控制計算機EUR 196
- 連續在線的記錄器
- 空氣凈化系統CO
- 交叉敏感性補償
- 自動校準系統
氣體流示意圖
1= 被采樣的氣體進入 12= 反應室
2= 測試氣體進入 13= 測量放大器
3= 預濾器或補償過濾器 14= 限量檢測器 1-4
15= 測量值
4= 采樣氣泵 16= 在線記錄器
5= 流量調節器 17= 濃度指示器
6= 流量計 18= 加熱器
7= 流量監測 19= 溫度控制
8= 加熱線圈 20= 電阻溫度計
9= 催化劑室 21= 氣體出口
10= 參考測量點 22= 惰性氣體
11= 測量點 23= 催化式排氣凈化器
分析器
分析器依據催化燃燒反應原理。
參考測量點和測量點的溫度不同，直接氣體中可燃物質的成分的因變量。 參考測量點是受加熱的非燃燒氣體混合物的影響，同時第二個熱電偶探測器測量燃燒氣體的溫度。
獨立的0-(4)-20 mA電流負載可用于連接電子測試儀, 繪圖儀和報警監視器。 一個 RS 232 或 RS 485 接口將數據傳輸合為一體。連續的或規定的一段時間內測定值綜合起來可得到測定量的平均值。
設備構成

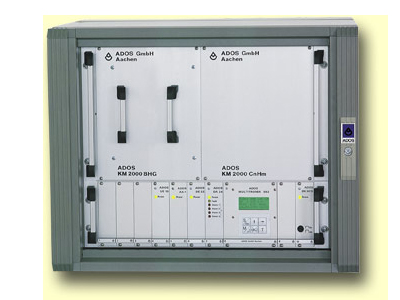

碳氫化合物測量系統 ADOS KM 2000 CnHm EM 由以下19"機架單元構成：
帶傳感器和電子的反應室
進氣管帶或不帶連續加熱的抽氣系統，采樣氣泵，流量計，流量調節器，流量監測器和過濾器。
19"的微處理控制賦值單元，使用特殊標準的插入式歐式卡。
機柜
工業生產排放的監管
KM 2000 CnHm EM:
根據德國凈化空氣要求測量碳氫化合物的排放量
KM 2000 CnHm:
測量溶劑飽和度
測量溶劑濃度
室內空氣（通風）監測
在有毒氣體較低濃度時發出警報防止任何對健康的危險。
